Концепт-проект (концептуальный проект) — это начальная стадия проектирования, на которой принимаются решения, определяющие последующий облик строения, и проводится согласование параметров созданных технических решений с возможной их организацией.
Концепт-проект не содержит детальных технических решений, но задаёт направление для последующей разработки и детализации.
На его основании может быть разработан детальный проект Вашего дома с учетом ваших конкретных пожеланий.
КОНЦЕПТ-ПРОЕКТЫ

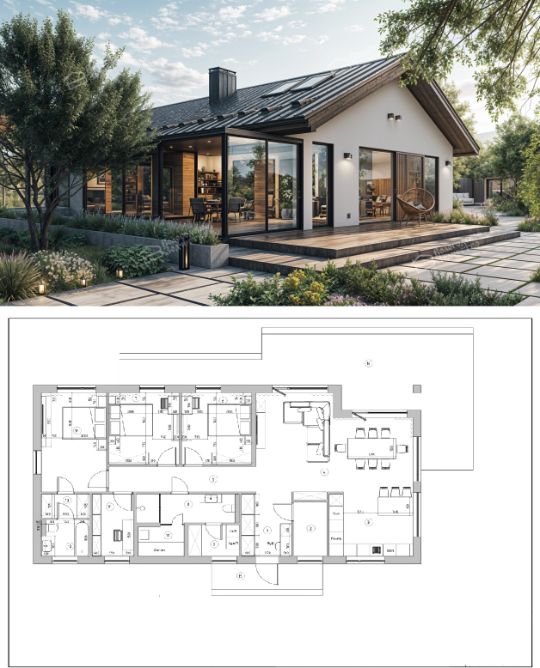

ПРОЕКТ ОДНОЭТАЖНОГО ДОМА С ТЕРРАСОЙ
ОБЩАЯ ПЛОЩАДЬ - 185 КВ.М.
Архитектурно-планировочные решения
Исходные данные:
- Размер застройки: 15 м × 12 м
- Общая площадь: ~185 м²
- Высота потолков: 2,7 м
- Тип строения: Одноэтажный дом для круглогодичного проживания
- Прихожая (7,15 м²): Встроенный шкаф-купе для сезонной одежды, зеркало, консольный столик. Проход в коридор.
- Котельная (4,3 м²).
- Кухня (12,02 м²): Островной или линейный гарнитур, встроенная техника (духовка, варочная панель, вытяжка, посудомоечная машина, холодильник).
- Гостиная-столовая (30,92 м²): Мебель, декор, освещение - по требованию клиентов.
- Коридор (8,34 м²).
- Спальня (11,26 м²).
- Спальня (11,28 м²).
- Санузел (6,74 м²): Душевая кабина, унитаз, раковина, полотенцесушитель.
- Постирочная (3,59 м²).
- Хамам (3,10 м²).
- Кабинет (5,83 м²).
- Санузел (3,96 м²).
- Гардеробная (2,61 м²).
- Мастер-спальня (14,41 м²): Мебель, декор, освещение - по требованию клиентов.
- Крыльцо (7,82 м²).
- Терраса (51,55 м²).
2. Конструктивные решения (Спецификация)
Фундамент: монолитная плита
Пирог фундамента снизу вверх:
Толщина стен:Кровля:
Пирог фундамента снизу вверх:
- Основание: Уплотненный песок (250 мм) с послойной
- Гидроизоляция типа "Плантер"
- Теплоизоляция: Экструдированный пенополистирол (XPS) 100- 150 мм (два слоя с перехлестом швов). Плотность 35–40 кг/м³.
- Армирование: Два слоя арматурной сетки (d12 мм, ячейка 200×200 мм). Нижний слой на пластиковых фиксаторах, верхний на "лягушках".
- Бетонирование: Бетон В25 (М350), толщина плиты 250 мм. Укладка с использованием вибраторов. Уход за бетоном в течение 14 дней.
- Коммуникации: Все закладные под водоснабжение, канализацию, электрокабель закладываются перед началом фундаментных работ.
- Гидроизоляционный слой.
- Теплоизоляция: XPS 100 мм.
- Стяжка: Цементно-песчаная (ЦПС) М150, толщина 70 мм. Армирование фиброй или стальной сеткой 100×100×3 мм.
- Гидроизоляция (во влажных помещениях): Обмазочная полимерно-битумная, с заходом на стены на 150–200 мм.
- Финишное покрытие: По выбору (керамогранит, плитка, ламинат, паркетная доска).
Материал стен: Газосиликатные блоки D500 (плотность 500 кг/м³) автоклавного твердения.
- Наружные несущие: 375 мм
- Внутренние несущие: 250 мм
- Перегородки: 100–150 мм
Кладка:
- На клеевой состав для тонкошовной кладки (шов 2–3 мм)
- Армирование кладки: каждые 3 ряда стальной арматурой д8 в штробах
- Перемычки над проемами: U-блоки с армированием и бетонированием или готовые газосиликатные перемычки
Армопояс:
- Монолитный железобетонный пояс высотой 250 мм по периметру всех несущих стен (уровень перекрытия, под мауэрлат)
- Армирование: 4 стержня d12 мм, хомуты d8 мм с шагом 200–250 мм
Сечение балок:
- Для пролетов до 5 м: 50×200 мм или 50×250 мм
- Для пролетов 5–7 м: 100×200 мм или 100×250 мм (сдвоенные или спаренные)
- Шаг балок: 590 мм (оптимально под размеры утеплителя и листовых материалов).
Пирог перекрытия (со стороны 1-го этажа вверх):
- Подшивка потолка: Гипсокартон (2 слоя) или деревянная вагонка
- Пароизоляция: Пленка или мембрана
- Тепло-шумоизоляция: Минеральная вата плотностью 35–40 кг/м³, толщина 200-250 мм (в зависимости от климата)
- Кровля: брус хвойных пород, металлочерепица
- Стропильная система: Двухскатная.
- Стропила: Доска 50×200 мм (или 50×250 мм для больших пролетов), шаг 600–900 мм
- Мауэрлат: Брус 150×150 мм или 150×200 мм, уложенный по армопоясу с гидроизоляцией
- Стойки и подкосы: Брус 100×100 мм для усиления стропильной системы
- Прогоны (коньковый, промежуточные): Брус 100×150 мм или доска 50×200 мм
- Обрешетка: Доска 25×100 мм, шаг 350 мм (под металлочерепицу)
- Контробрешетка: Брус 50×50 мм для вентиляционного зазора (50 мм)
- Металлочерепица: Толщина 0,5 мм, полимерное покрытие (полиэстер, пурал, матовый пурал)
- Водосточная система: Металлическая (оцинкованная сталь с полимерным покрытием) или пластиковая. Желоба полукруглые, трубы круглые.
- Фасад: утепление базальтовыми плитами, декоративная штукатурка (мокрый фасад)
- Пирог фасада:
- Основание: Газосиликатный блок 375 мм
- Грунтовка: Глубокого проникновения для пористых оснований
- Клеевой состав: Для приклеивания утеплителя (цементно-полимерный)
- Утеплитель: Базальтовый утеплитель (фасадный), толщина 100–150 мм. Крепление на клей + тарельчатые дюбели (6–8 шт/м²)
- Армирующий слой: Клеевая смесь, утопленная в щелочестойкую стеклосетку (плотность 140–160 г/м²)
- Грунтовка: Кварцевая грунтовка для улучшения адгезии
- "Короед" (зерно 2–3 мм)
- "Камешковая" (барашек)
- Минеральная, акриловая или силиконовая
- Цоколь: Отделка керамогранитом, клинкерной плиткой или декоративным камнем
Особенности:
- Обязательное армирование углов (перфорированные уголки со стеклосеткой)
- Устройство противопожарных рассечек из минеральной ваты в уровне перекрытий
- Цветовая гамма: светлые тона (белый, бежевый, серый) для улучшения теплоэффективности
Окна:
- Профиль ПВХ: 70–80 мм (пятикамерный или шестикамерный) с усиленным армированием (для панорамного остекления).
- Стеклопакет: Двухкамерный энергосберегающий (4-10-4-10-4) с заполнением аргоном или криптоном. На панорамных окнах — триплекс (закаленное стекло) для безопасности.
- Фурнитура: Противовзломная, с микропроветриванием и режимами наклона-поворота.
- Цвет: Ламинация под дерево или графит (для современного стиля) снаружи, белый внутри.
- Раздвижные системы на террасу: Алюминиевые или ПВХ раздвижные двери с терморазрывом.
